Dit is een uitgebreide uitwerking van de genoemde examensom, voorzien van achtergrondinformatie en een stukje verdieping in de stof. Ben je alleen geïnteresseerd in de antwoorden klik dan hier voor de basisuitwerking. Je kunt ook links in de kantlijn op de juiste opgave klikken.
Waarom deze examenbijlessen?
Voor deze bijles is een examensom als uitgangspunt gekozen. Wanneer je wilt nagaan of je een bepaald onderwerp goed begrepen hebt, kun je oefenen met het maken van zo'n examenvraagstuk. Je kunt naar aanleiding van zo'n vraagstuk weer nieuwe vragen oproepen. In deze bijles proberen we aanvullende uitleg te geven bij een examenvraagstuk. Het niveau van het vraagstuk is dat wat je nodig hebt om je examen te kunnen maken. Extra achtergrondinformatie, een stukje extra uitleg aan de hand van een animatie, een vraagstuk ook eens op een andere manier uitgelegd: je vindt het hier allemaal.
Anne en Bas bezoeken een pretpark om voor hun praktische opdracht metingen te doen aan een schommelboot. Hun opdracht bestaat uit twee deelonderzoeken.
Deel 1: het bepalen van de slingerlengte

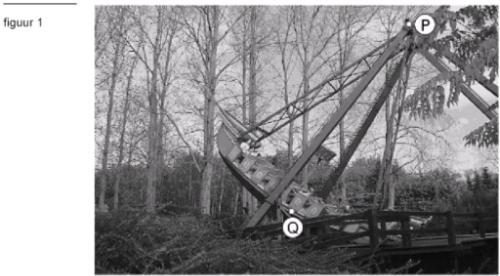

De schommelboot is opgehangen aan een grote stellage en wordt met behulp van een elektrische aandrijving in beweging gebracht. Ze maken de foto die in figuur 1 is afgedrukt.
Opgaven
Anne en Bas meten met een stopwatch dat de boot er 3,6 s over doet om van de ene uiterste stand naar de andere uiterste stand te gaan. Met behulp van de slingerformule berekenen ze vervolgens de slingerlengte PQ van de boot.
a) Bereken de lengte die Anne en Bas zó voor PQ vinden.
Anne beweert dat de uitkomst niet erg betrouwbaar is, nog afgezien van de onnauwkeurigheid in de meting.
b) Noem twee argumenten waarom het gebruik van de formule voor de slingertijd nog meer tot een onbetrouwbaar antwoord leidt.
Anne bepaalt PQ ook met de foto van figuur 1. De cameralens heeft een brandpuntsafstand van 50 mm. Deze foto heeft ze gemaakt vanaf een afstand van 37 m. De afstandsinstelling van de camera staat dan op oneindig (∞) zodat de beeldafstand gelijk is aan de brandpuntsafstand van de lens. Het negatief is 36 mm lang en 24 mm hoog. De foto is een volledige afdruk van het negatief.
c) Bepaal PQ met behulp van de foto.
Deel 2: het bepalen van de maximale snelheid
Om de maximale snelheid van de boot te kunnen meten, zetten Anne en Bas links en rechts van het laagste punt twee stokken neer. Uit de afstand tussen de twee stokken en de tijd die het punt Q er over doet om van de ene stok naar de andere stok te bewegen, kunnen zij deze snelheid berekenen.
Opgaven
Anne beweert dat voor een goede meting de stokken dicht bij elkaar moeten staan. Bas beweert dat de stokken niet te dicht bij elkaar mogen staan voor een nauwkeurige meting.
- Ondersteun zowel de bewering van Anne als die van Bas met een goed argument.
Bas zit in de boot en blaast op een fluitje dat voortdurend een toon van 800 Hz produceert.
De temperatuur is 20 °C.
Anne gaat zó bij het laagste punt van de baan van de boot staan, dat Bas haar rakelings passeert. Vlak voor het passeren neemt Anne een frequentie waar van 819 Hz.
- Bereken de snelheid van Bas bij het passeren.
Anne heeft ook een decibelmeter meegenomen.
De decibelmeter wijst als gevolg van de achtergrondgeluiden 65 dB aan. Als Bas begint te fluiten slaat haar decibelmeter uit tot 70 dB. Zij schat de afstand tot Bas op 13 m.
- Bereken het geluidsvermogen dat het fluitje produceert. Ga er daarbij van uit dat het fluitje een puntvormige geluidsbron is die in alle richtingen evenveel geluid uitzendt.
Bas heeft een weegschaal meegenomen. Hij gaat erop zitten in het midden van de boot. Voordat de boot gaat bewegen, wijst de weegschaal 68 kg aan. Als de boot door het laagste punt van de baan gaat, wijst de weegschaal beduidend meer aan.
Door herhaalde metingen heeft Bas kunnen vaststellen dat de maximale aanwijzing van de weegschaal in het laagste punt gelijk is aan 99 kg.
De afstand van (het zwaartepunt van) Bas tot de draaias is dan 14 m.
- Bereken met behulp van deze gegevens de maximale snelheid waarmee Bas door het laagste punt gaat.
Uitwerkingen
Open het antwoord op de vraag van jouw keuze.
Uitwerking vraag (a)
Bereken de lengte als de slingertijd is gegeven, gebruik de formule:
Vul in:
Uitwerking vraag (b)
- De boot heeft een te grote uitwijking (of uitwijkingshoek) om de formule te mogen gebruiken.
- Door de eigen afmetingen van de boot is de afstand PQ groter dan de slingerlengte (aangezien het zwaartepunt van de boot niet samenvalt met Q).
- De massa van de stellage waarmee de boot is opgehangen mag niet verwaarloosd worden (zodat het zwaartepunt van de slinger niet samenvalt met Q).
- De boot wordt aangedreven en slingert dus niet noodzakelijkerwijs in zijn eigen frequentie.
- Het is geen mathematische slinger, terwijl wel de daarbij behorende formule wordt gebruikt.
Uitwerking vraag (c)
De foto is 72 x 48 mm en het negatief 36 x 24mm. De foto is dus 2,0 keer zo groot als het negatief.
PQ op de foto is 3,95 cm. De lengte van PQ op het negatief is dus 0,5 • 3,95 = 2,0cm.
Voor de vergroting geldt:
De werkelijke lengte PQ is 2,0.10-2 / 1,35.10-3 = 15 m.
Uitwerking vraag (d)
Juist argument voor Anne:
Als de stokken dicht bij elkaar staan, ligt de aldus bepaalde snelheid vlakbij de maximale snelheid.
Juist argument voor Bas:
Als de stokken ver uit elkaar staan is de tijdsduur nauwkeuriger te meten.
(Bovendien is de fout in de afstandsmeting kleiner.)
Uitwerking vraag (e)
Bij het dopplereffect geldt voor de frequentieverhoging bij een naderende bron:
...dus in het laagste punt geldt:
Uitwerking vraag (f)
Het geluids(druk)niveau bereken je met de formule:
Bij L = 65 dB is I = 3,16.10-6 W/m2 .
Bij L = 70 dB is I = 1,0.10-5 W/m2.
De toename van het geluid ten gevolge van het fluitje is 6,84.10-6 W/m2.
Uit P = I • A volgt:
Uitwerking vraag (g)
Bij het laagste punt moet er een Fmpz werken waardoor de FN toeneemt.
Er geldt:
Dus...
