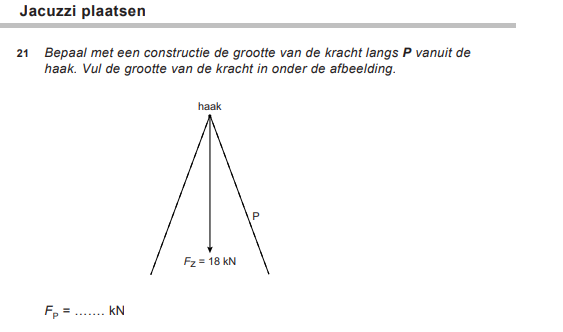

Zoals de tekening aangeeft is er een neerwaartse kracht (door de zwaartekracht) van 18 kN. Die kracht is samengesteld uit twee reele krachten die na vectoroptelling tot 18 kN komt. In dit geval moet je de resultante van 18 kN ontbinden in twee componenten: de krachten die door de beide armen worden geleverd om samen 18 kN naar beneden te geven.

Ontbinden doe je door lijnen evenwijdig aan de beide krachten te tekenen (parallellogram) en de snijpunten met de beide assen (waarlangs de echte krachten werken) te bepalen. De lengte van de vectoren vanuit de haak tot het snijpunt is dan een maat voor de grootte van de kracht langs die as. Blijkbaar is die lengte bij opmeten 2,4 cm en met gebruik van de schaalfactor (1 cm komt overeen met 4 kN) kun je de werkelijke krachtgrootte berekenen: 2,4 x 4 = 9,6 kN

Aflezen kan kleine foutjes geven, vandaar dat alle waarden binnen een redelijke marge worden goedgerekend.

"ik kom er nog steeds niet aan uit"

Dag Anna,

bedoel je hiermee dat je geen idee hebt hoe je krachten moet samenstellen en ontbinden?

Of ... ?

Groet, Jan

Dag Jan

Ik bedoel ermee dat ik geen idee heb hoe of waar ik moet beginnen als ik de afbeelding zie. Als ik de vraag zie  slaag ik helemaal dicht.

Groet, Anna

De vraag probeert je op volgende gedachten te brengen:

1) Er is een kracht naar beneden a.g.v. de zwaartekracht die de jacuzzi op de hijskraan uitoefent.

2) De touwen waaraan de jacuzzi hangt moeten een gelijke tegenkracht leveren.

3) De kracht die de jacuzzi uitoefent op elk van de touwen vind je door die kracht langs die touwen te ontbinden.

4) Als de jacuzzi stil hangt in de touwen (d.w.z. de beweging van de touwen volgt: het kan omhoog of omlaag gehezen worden of zijwaarts worden bewogen, maar de touwen veranderen niet van positie t.o.v. de jacuzzi) dan leveren die touwen elk een even grote kracht in tegengestelde richting als de zwaartekracht-component langs de touwen.

5) De vraag is om te bepalen hoe groot elk van die zwaartekrachten langs de touwen is.

Als je "dichtslaat" bij een dergelijke vraag, dan is er geen natuurkunde-kennis probleem maar een ander probleem waar je last van hebt.

Dag Anna,

zo'n afbeelding maakt men bijvoorbeeld door een foto van een situatie te maken, daar een overtrekpapier op te leggen, touwen e.d. over te trekken, de foto er van onder te halen  en dan krachtvectoren te gaan tekenen.

Hier hebben ze dat eigenlijk ook gedaan, de foto hieronder hoort bij jouw opgave

in het filmpje in de bijlage zie je vanaf ongeveer 3 minuten hoe je dat voor je kunt zien.
Dan krijgen die werklijnen en zo betekenis, en dan zie je het hopelijk wel.

Groet, Jan
