NTC temperatuursensor
stelde deze vraag op 26 maart 2020 om 10:59.Hallo,
Dit is een vraag in mijn PO (met achtergrond informatie).
De temperatuursensor die je gaat bouwen bestaat uit je NTC, die in serie met een vaste, ohmse weerstand op een spanningsbron wordt aangesloten. De spanning U die je over de ohmse weerstand afleest is de uitgangsspanning van de sensor. Deze spanning is dus een maat voor de temperatuur: hoe hoger de temperatuur, des te groter de uitgangsspanning van de sensor.
De bronspanning Ub en de waarde R van de ohmse weerstand kun je zelf kiezen. De keuze van deze twee parameters heeft invloed op de vorm van je ijkgrafiek.
(Dit zijn de metingen die gedaan zijn met de NTC)
De vraag:
Onderzoek, uitgaande van de NTC-karakteristiek, wat de beste waarden voor de bronspanning Ub en de ohmse weerstand R zijn. Kies deze waarden zodanig dat de ijkgrafiek van je sensor aan de volgende eisen voldoet:
Bij temperaturen tussen 10 °C en 90 °C mag de uitgelezen spanning niet boven 5,0 V komen.
De sensor moet zo gevoelig mogelijk zijn.
De ijkgrafiek moet zo lineair mogelijk zijn.
Ik heb geen idee hoe ik dit kan aanpakken.
Ik hoop dat ik u met genoeg informatie heb verschaft en dat u mij kunt helpen.
Met vriendelijke groet,
Roos
Reacties
Denk dan eens in dat de temperatuur 10 graden is (daarna 90) en kijk wat de weerstand van de NTC dan is.
Hoe groot moet dan de weerstand R zijn om de spanning over R beneden de 5V te houden?
"Zo gevoelig mogelijk" betekent dat de weerstand zo gekozen moet zijn dat de spanning erover in het temperatuursbereik 10-90 graden zo groot mogelijk verschilt. Dus niet 1 V verschil over de weerstand tussen 10-90 graden maar liefst 4 of 5 V verschil. Dan "smeer" je de temperatuur - UR zo veel mogelijk uit (zie tekening).
De ijkgrafiek (ze bedoelen "callibratie" want ijken is wat anders - maar die discussie gaan we hier niet weer voeren) moet zo lineair mogelijk zijn betekent dat de meetpunten van die temperatuur - UR grafiek zo veel mogelijk een lineaire rechte lijn vormen en niet te veel daarvan afwijken.

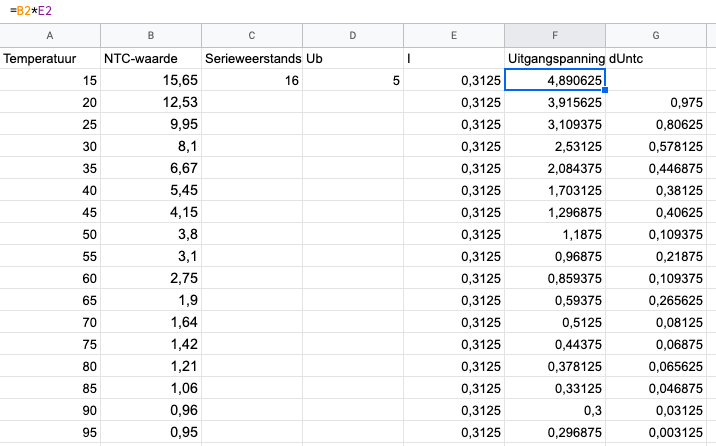

Dit is op het moment onze spreadsheet. Ik hoop dat u hier iets mee kan. Zou u kunnen zeggen wat hier fout/goed aan is?
