Opgave
a) Leg uit waarom een rendement hoger dan 100 % theoretisch onmogelijk is.
De Hr-ketel
Toch levert een HR-ketel meer energie dan er via het aardgas inkomt.
Dus moet er extra warmte uit een ander bron gewonnen worden.

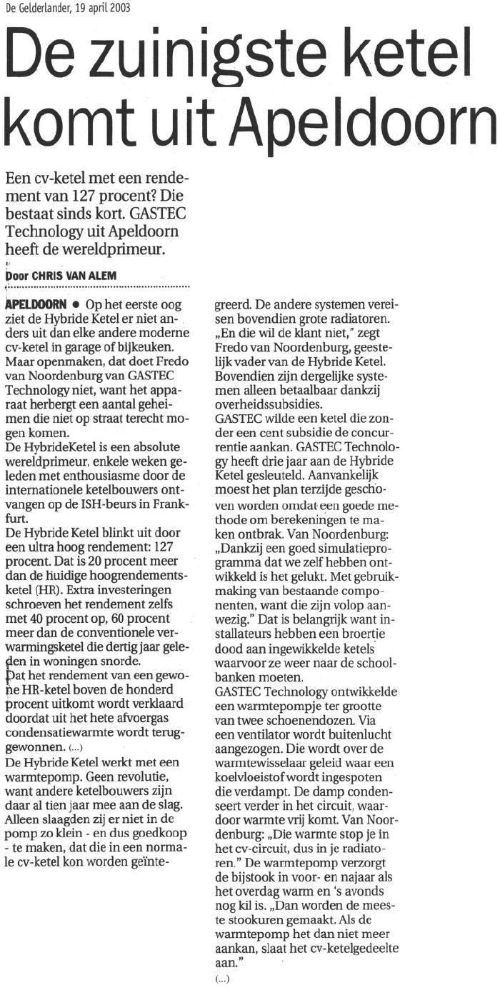

b) Waar haalt, volgens het artikel, de HR-ketel zijn 'extra' warmte vandaan?
c) Leg uit dat er door condensatie van hete waterdamp warmte kan ontstaan.
d) Zoek in BINAS op hoeveel dat is.
e) Waar komt die waterdamp vandaan?
De hybride ketel
De Hybride ketel uit Apeldoorn moet nog iets meer doen om aan de extra energieopbrengst te komen.
Dit staat aangegeven in het schema van de Hybride ketel. We gaan eens kijken of we kunnen begrijpen wat er gebeurt.
f) Wat is de betekenis van het woord 'hybride'?
Als er weinig warmte in huis nodig is, brandt de brander niet, maar wordt het water via de warmtepomp opgewarmd. Voor het verdampen van de koelvloeistof is energie nodig.
g) Waar komt deze energie vandaan?
h) Wat gebeurt er met de temperatuur van de damp van de koelvloeistof als deze in de condensor wordt samengeperst?
Via de warmtepomp wordt de warmte hiervan aan het water toegevoerd.
i) Is in dit proces dus gas gebruikt om het water te verwarmen?
j) Maar wel elektriciteit?
Uitwerking vraag (a)
Er kan uit een apparaat nooit meer komen dan erin gestopt wordt.
Uitwerking vraag (b)
Uit het condenseren van waterdamp in de hete verbrandingsgassen.
Uitwerking vraag (c)
Voor het verdampen van water naar waterdamp is energie nodig. Bij het condenseren komt deze energie weer vrij.
Uitwerking vraag (d)
In tabel 11 vindt je dat de verdampingswarmte van water 2,26•106 J per kg is.
Uitwerking vraag (e)
De waterdamp ontstaat bij het verbranden van aardgas.
Uitwerking vraag (f)
Het betekent gemengd. Het geeft aan dat het apparaat uit verschillende soorten bestanddelen bestaat.
Uitwerking vraag (g)
Van de buitenlucht die aangezogen wordt.
Uitwerking vraag (h)
De temperatuur stijgt.
Uitwerking vraag (i)
Nee er wordt geen gas gebruikt maar de energie komt uit de buitenlucht.
Uitwerking vraag (j)
Er wordt wel een beetje elektrische energie gebruikt door de warmtepomp.
